   直径4m、高度12m的粮食钢板仓。计算内里贮料压力。

   工程师较为精细地输入了中央支撑环梁的模型。环梁工字形截面，分别用板、弧梁、竖向肋梁模拟。支撑环梁的三角形牛腿，也用板单元较为精细地模拟。

   V6.0的新功能，使筒仓结构的计算、建模、结果输出更加直观。包括荷载的比例显示、荷载方向箭头。变形图的实体显示，以及内力、应力的立体图等。

V6.0荷载可以等比例显示，直观表现各部位荷载的相对大小。
V6.0对板单元荷载方向，增加的荷载方向的箭头，直接显示荷载的三维方向(XYZ,法向、切向等)，非常直观。

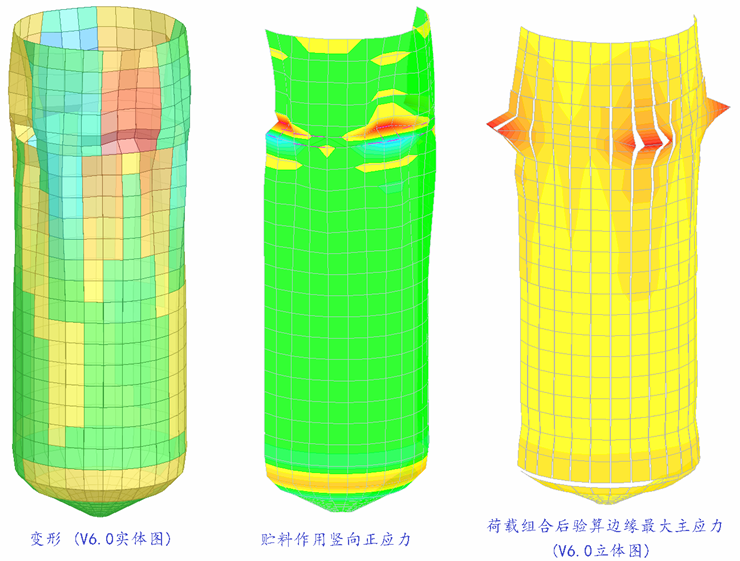

下面是6.0的后处理，实体变形图，内力、应力的立体图。
