大体量多层钢结构 (中建河南分院，韩忠民总工) - STRAT - G7. 其它结构软件

flurry

积分 1073
帖子 565

2012-9-11 12:12

   大体量多层钢结构。4层，长度接近200m。分缝成四段，按多塔设计。利用STRAT/Archi进行钢框架截面优化。

   柱下独立基础，STRAT基础整体建模，利用上部结构的荷载，基本上一次性布设全部独立基础。分缝柱的双柱基础，程序直接设计。

   在上部钢框架优化结束之后，设计基础，上下部协同计算，很短的时间内，即可得到较为完整的基础部分施工图。

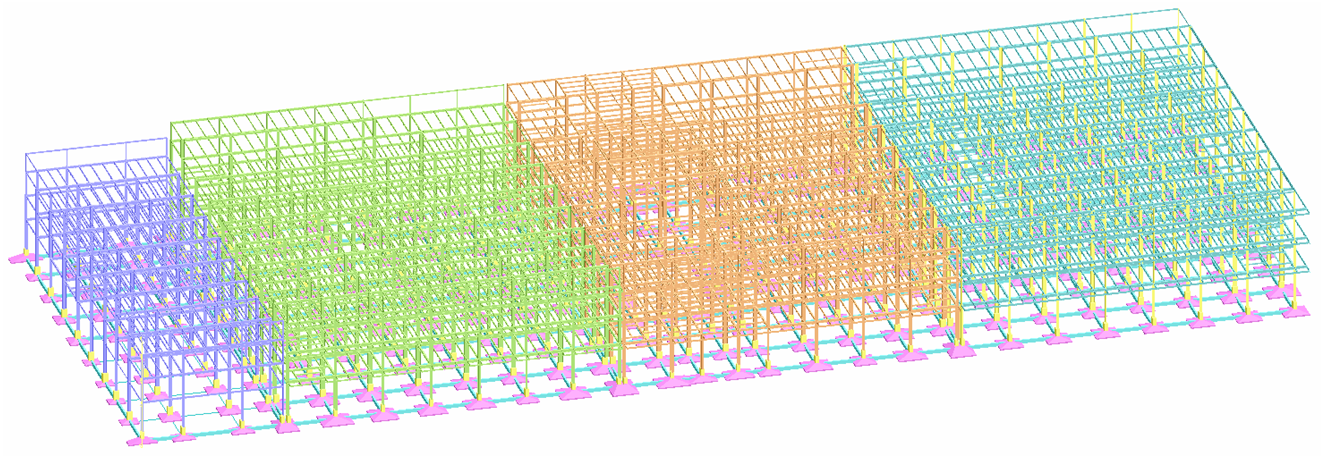

包含基础的结构整体模型:

优化得到的楼面梁

双柱独立基础

整体协同分析得到基础沉降

5961521

积分 52
帖子 60

2012-9-23 19:24

请问楼主，这样子建模，分析验算后，能出钢结构部分的施工图不？
