马鞍山市市府广场

Strat后处理生成的马鞍山市市府广场三维实体图：（点击放大）

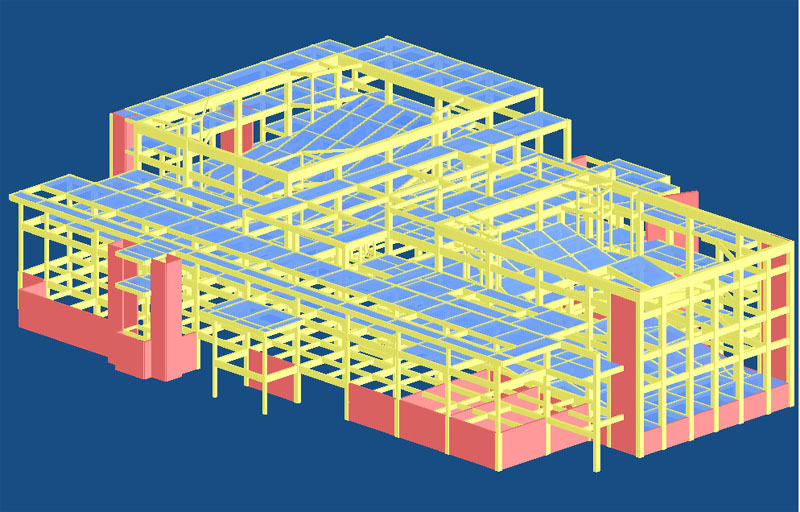

整体鸟览图

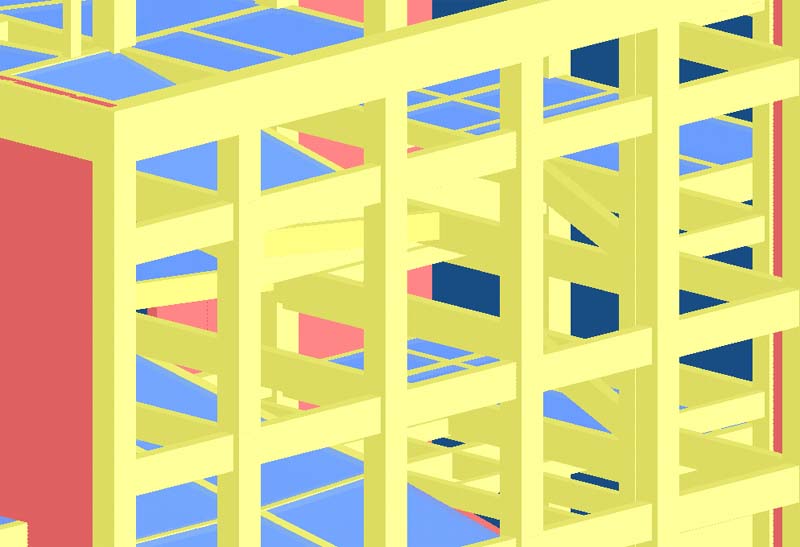

局部细节放大图

马鞍山市市府广场为一大型综合型公共建筑。基底长105m，宽80米。内含两个大型会议厅，分别为800座、600座。

利用Strat三维图形功能，灵活运用按层平面建模、三维建模，将这种特别复杂的结构，包括按实际布置的楼板，不作任何简化的进行计算。

该建筑由国外设计事务所设计，特别复杂。楼板高低错落，同一建筑楼层，楼面标高多达数十个。多有夹层和空旷中庭，中庭最高处达16m。会议厅地面为倾斜结构，具有空间曲面的挑台(二层看台)。其中600座会议厅位于二层以上(13.05m标高)。

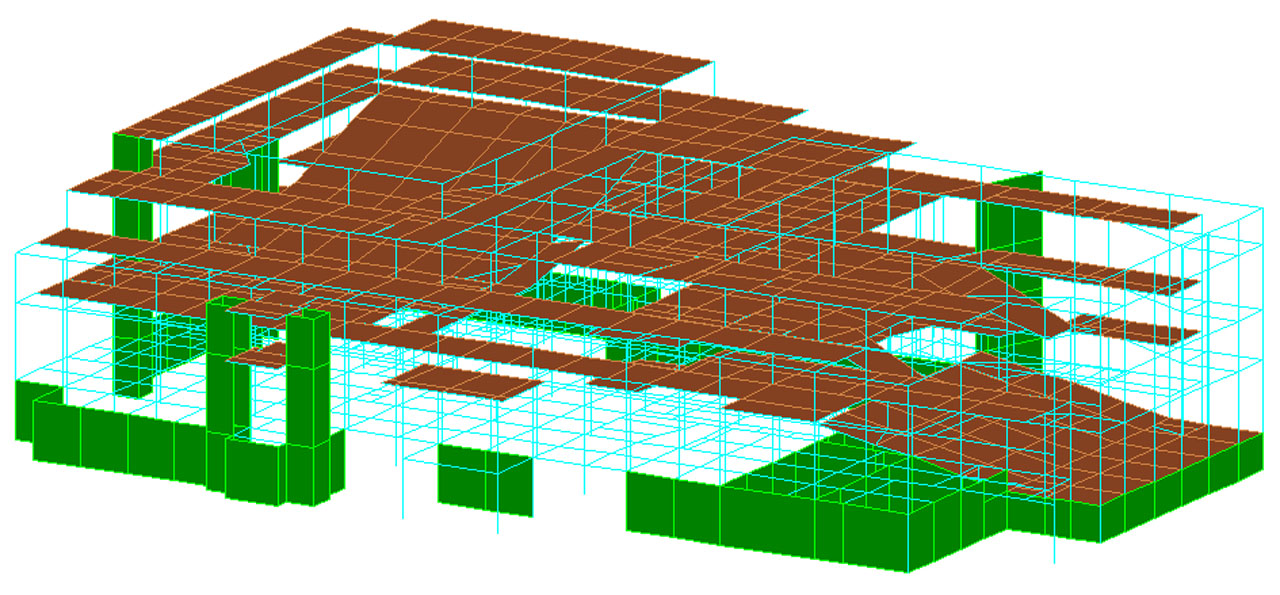

马鞍山市市府广场三维结构模型1

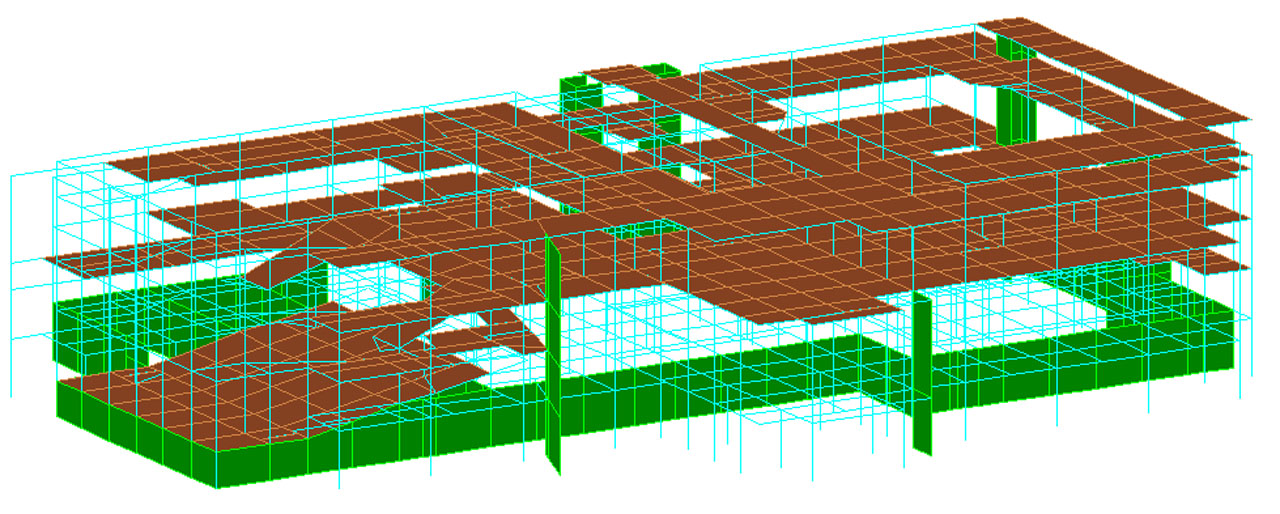

马鞍山市市府广场三维结构模型2

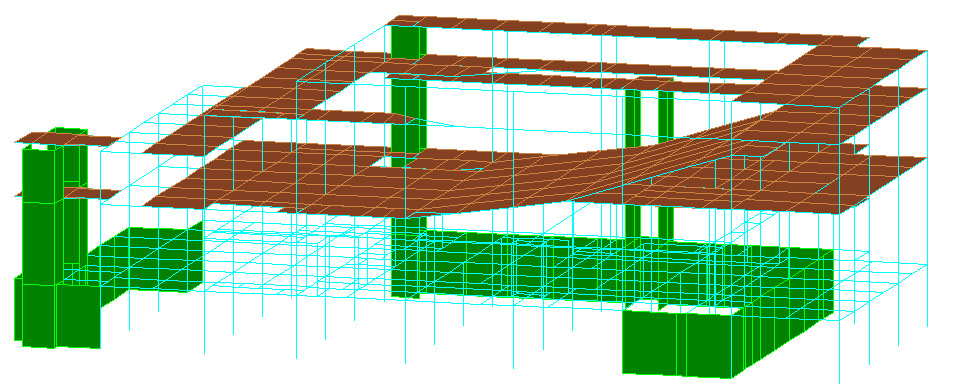

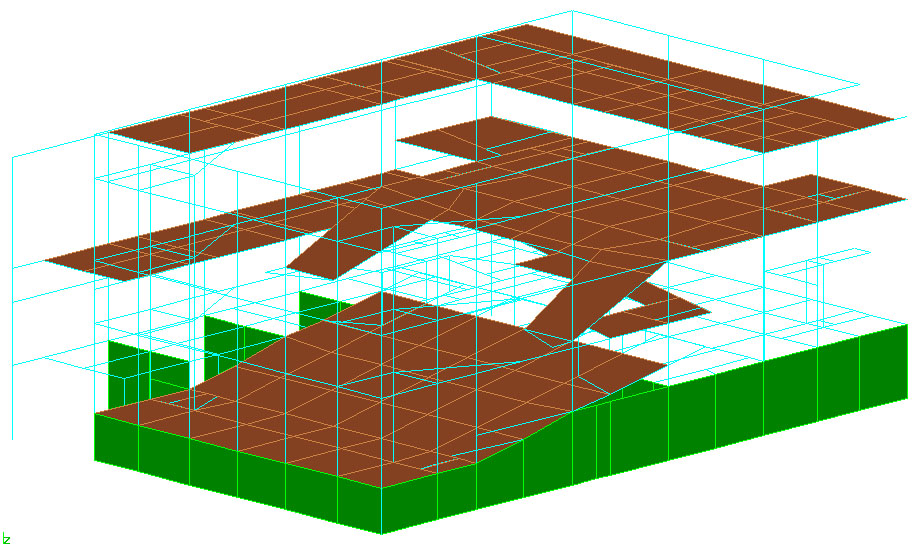

800人会议厅，含空间倾斜挑台	600人会议厅，位于13.05m标高以上

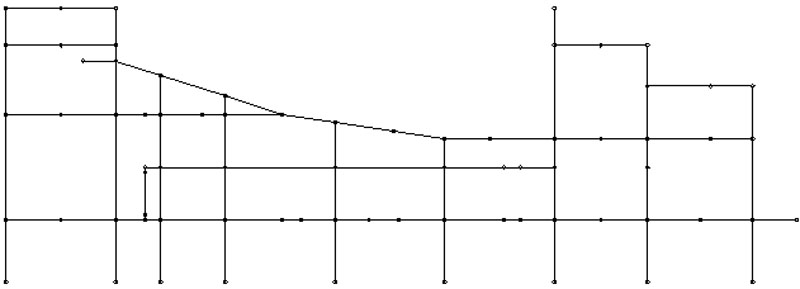

横切面

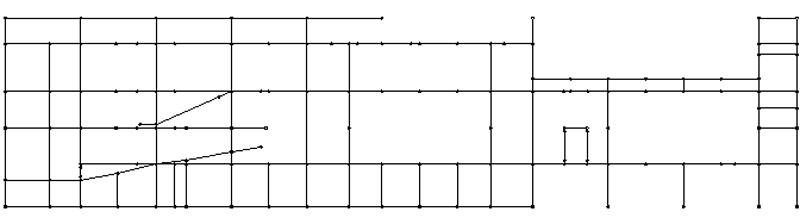

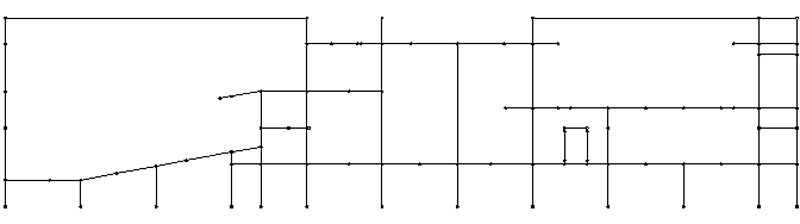

纵切面

一层

二层

三层

四层

五层
